En nuestro centro de tecnología de la manufactura avanzada, disponemos de diversos ambientes, entre los cuales tenemos los laboratorios CIM, FACT y TrainNet; éstos ofrecen herramientas de gran versatilidad que potencian el desarrollo de las competencias en los aprendices.
En el CIM (Manufactura Integrada por Computador) podemos aplicar la fabricación integrada a procesos de almacenaje, fabricación de piezas, ensambles, optimización de procesos, seguimiento y control de calidad, gestión de inventario, planificación de la producción, entre otras aplicaciones.
Uno de los componentes que más sobresale en esta área, es el robot manipulador SCORBOT-ER 9, ideal en aplicaciones industriales, de laboratorio y de formación profesional; está compuesto de 5 ejes con una estructura robusta que le otorga precisión y confiabilidad. Dispone de un controlador que le permite funcionar en tiempo real y en modo multitarea sin depender de ningún ordenador (Sólo para cargar y generar el programa de tareas); también dispone de entradas digitales y análogas.El software que viene con el robot hace de su programación una tarea demasiado sencilla. Permite grabar las posiciones y combinarlas al código del programa. Entre las especificaciones técnicas más sobresalientes del SCORBOT-ER 9 tenemos:
- Rango de los ejes:
- Rotación de la base 270º
- Rotación de hombro 240º
- Rotación de codo 210º
- Rotación muñeca 737º
- Inclinación muñeca 196º
- Velocidad: 1.9 m/s
Repetitividad: +/- 0.05 mm - Peso: 10.8 kg
- Comunicación: 2 puertos serie RS 232 (ampliable)
- Pinza: neumática ó eléctrica.
5 ejes.- Control continuo de recorrido.
- Tiempo real, multitarea.
- Capacidad de carga 2 kg.
- Incluye software de programación.
(Información técnica tomada de http://www.intelitek.com/)
El laboratorio también dispone de un centro de mecanizado para fines didácticos y de prototipado conocido como Expert Mill VMC 0600. Se compone de tres ejes y tiene una estación con 4 herramientas disponibles para el husillo. Ofrece una repetitividad de 0.0127mm y una precisión de 0.0032mm. Ofrece varios tipos de interpolación: lineal, circular y espiral. Estas y muchas otras características, hacen de esta máquina ideal para el aprendizaje de procesos de mecanizado CNC. (Información técnica tomada de http://great-lakes-training.com/cnc_mill_expert.html)

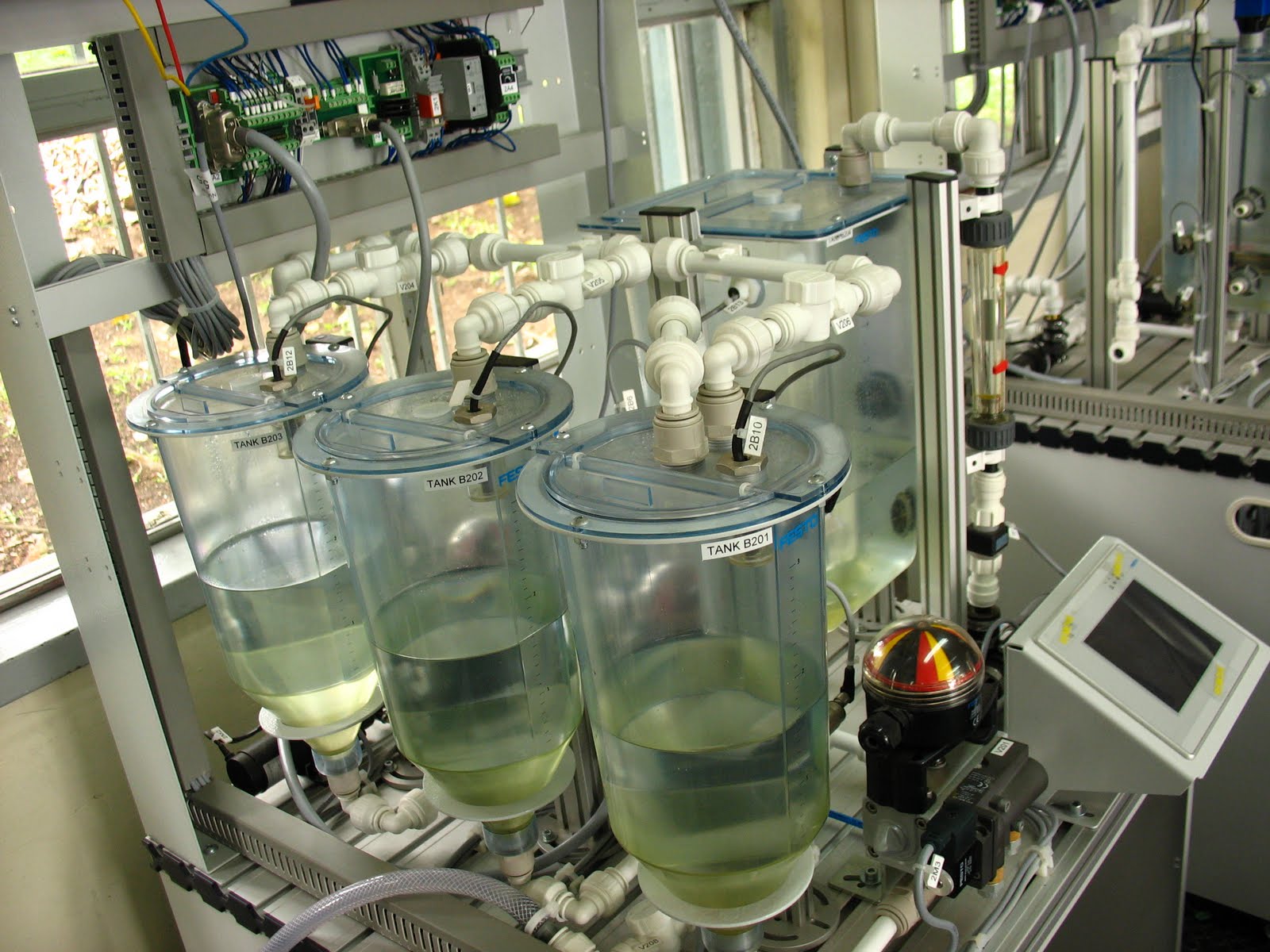

En el área FACT, se cuenta con diversos módulos, como por ejemplo, un sistema neumático modular y otros para el control de procesos que nos permiten simular procesos de selección y de mezcla de fluidos, pudiéndose controlar las diversas variables involucradas a través de sus controladores lógicos programables incorporados. Haciendo uso del sistema TrainNet, el instructor puede enlazar la señal en vivo de la práctica que están realizando sus aprendices y dirigir sus clases virtualmente con otras ciudades desde una serie de pantallas y cámaras. Esto permite que cada vez más se sumen aprendices que no pueden estar presentes físicamente en los laboratorios.
Reseña escrita por:
David Barrios Escobar
